Navigation: User Manual > Modeler

Características

C00083~1_img1   Fase 2: Modelado de Formularios > Modelador Deyel

Menú Contextual



El menú Contextual adopta las características generales del portal adaptado a las funciones propias del modelador.

Menú de Iconos

Este menú se habilita al pasar el cursor sobre el ícono n-boton_mas y permite realizar la creación e importación de objetos.





NuevoProceso Nuevo Proceso



NuevoFormulario Nuevo Formulario



NuevaRegla Nueva Regla



NuevoAdaptador Nuevo Adaptador



NuevaAplicacion Nueva Aplicación



CM0020~1_img23 Nuevo Tablero



CM0020~1_img24 Nuevo Indicador



CM0020~1_img2 Nueva Lista de Valores



CM0020~1_img26 Importar



Menú Desplegado

Este menú se visualiza al presionar el ícono n-boton_mas, desplegando un panel vertical con las siguientes secciones:



Opciones asociadas al modelador, en color celeste.

 - Proceso

 - Formulario

 - Regla

 - Adaptador

 - Aplicación

 - Tablero

 - Indicador

 - Lista de Valores

 - Importar Proceso



Más usados.

 Lista de formularios y procesos que el usuario puede utilizar, ordenados según los más utilizados, común a todas las funcionalidades.

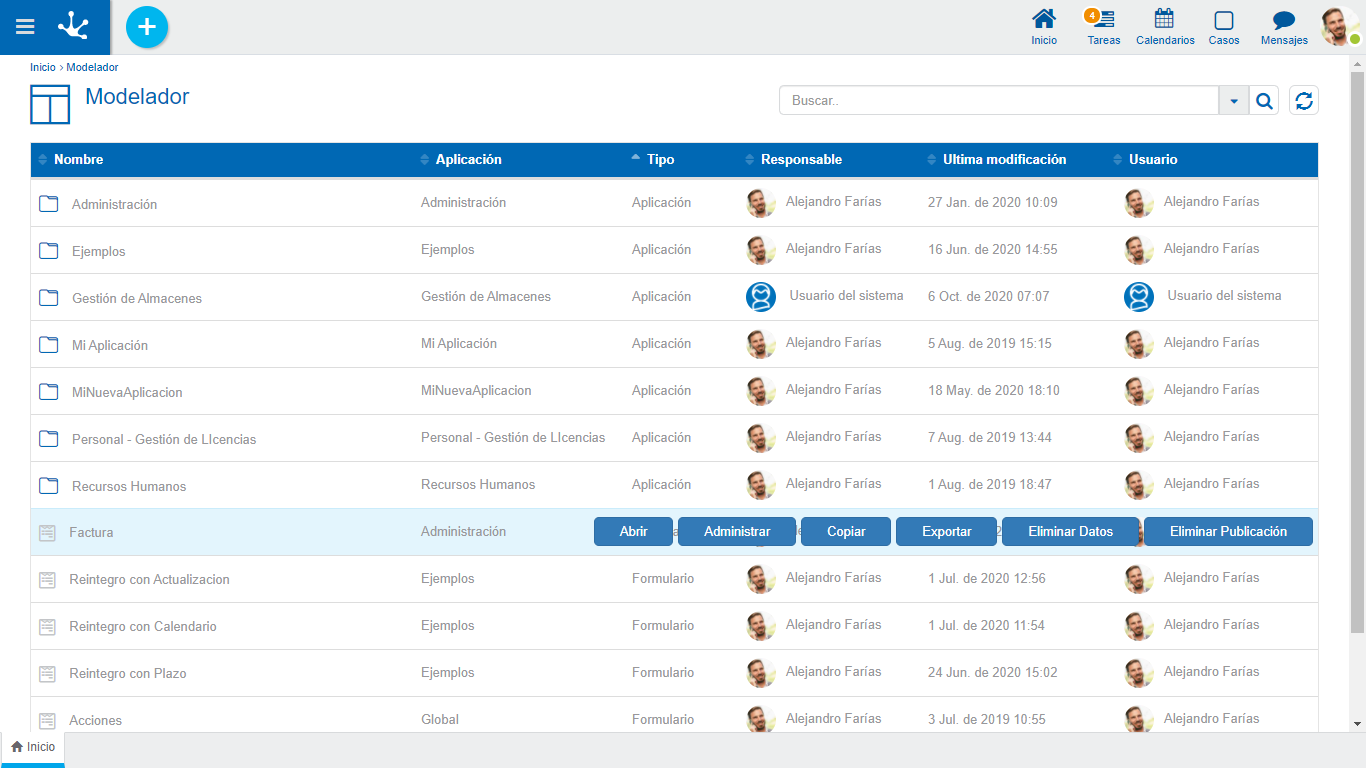

Grilla de Objetos



La grilla de objetos permite visualizar todos objetos definidos en Deyel y realizar operaciones con cada uno de ellos.





CM0025~1_img1



Propiedades



Nombre

Nombre utilizado en la interfaz para referenciar al objeto, soporta multi-idioma.



Aplicación

Aplicación a la que pertenece el objeto.



Tipo

Identifica el tipo de objeto definido en Deyel.



Responsable

Es el usuario que creó el objeto y solamente para el caso de los procesos es quien también puede realizar operaciones sobre el mismo.



Ultima Modificación

Fecha de la última modificación del objeto.



Usuario

Ultimo usuario que modificó el objeto.

Operaciones



Los botones de las operaciones se habilitan al pasar el cursor sobre la línea del objeto seleccionado en la grilla y dependen del tipo de objeto seleccionado.







Abrir

Administrar

Copiar

Modificar

Eliminar

Eliminar Datos

Eliminar Datos y Publicación

Plan de Pruebas

Adaptador

item-incluye-docu







item-incluye-docu







Aplicación

item-incluye-docu





item-incluye-docu

item-incluye-docu







Formulario

item-incluye-docu

item-incluye-docu

item-incluye-docu





item-incluye-docu

item-incluye-docu



Formulario Agil

item-incluye-docu















Permiso

item-incluye-docu





item-incluye-docu

item-incluye-docu







Proceso

item-incluye-docu







item-incluye-docu





item-incluye-docu

Regla

item-incluye-docu







item-incluye-docu







Rol

item-incluye-docu





item-incluye-docu

item-incluye-docu







Tablero

item-incluye-docu







item-incluye-docu







Indicador

item-incluye-docu







item-incluye-docu







Lista de Valores

item-incluye-docu







item-incluye-docu











Adaptador



Abrir

  Abre el panel de propiedades del adaptador seleccionado para su modificación.



Eliminar

  Elimina el adaptador seleccionado previa confirmación.





Aplicación



Abrir
Abre una visión reducida de la grilla de objetos, solamente con aquellos que pertenecen a la aplicación seleccionada. Al pasar el cursor sobre cada línea se visualizan los botones con las operaciones disponibles para el objeto seleccionado.



Modificar
Abre el panel de propiedades de la aplicación para su modificación.



Eliminar
Elimina la aplicación seleccionada si la misma no tiene asociados otros objetos Deyel.





Formulario



Abrir
Abre el modelador de formularios en una nueva pestaña.



Administrar

Abre un panel con la grilla de resultados correspondiente al formulario.



Copiar
Copia el formulario seleccionado en una nueva pestaña del modelador. Se deben modificar sus propiedades para guardarlo como un nuevo formulario.



Eliminar Datos
Elimina las instancias existentes del formulario seleccionado, previa confirmación.



Eliminar Datos y Publicación
Elimina  las instancias existentes del formulario seleccionado y su publicación previa confirmación, es decir que no puede ser utilizado desde el portal.





Formulario Agil



Abrir
Abre el modelador de formularios ágiles en una nueva pestaña.





Permisos



Abrir
Abre un panel para la consulta de las propiedades del permiso.



Modificar
Abre un panel con las propiedades del permiso para su modificación.



Eliminar
Permite eliminar el permiso seleccionado si no se encuentra en uso, en caso contrario se muestra un mensaje indicando los usuarios relacionados con el permiso.





Procesos



Abrir
Abre el modelador de procesos en una nueva pestaña.



Plan de Pruebas
Abre un panel con la grilla correspondiente a los planes de pruebas definidos para el proceso.



Eliminar
Elimina el proceso seleccionado previa confirmación.





Regla



Abrir
Abre el panel de propiedades de la regla seleccionada para su modificación.



Eliminar
Elimina la regla seleccionada previa confirmación.





Roles



Abrir
Abre un panel para la consulta de las propiedades del rol.



Modificar
Abre un panel con las propiedades del rol para su modificación.



Eliminar
Permite eliminar el rol seleccionado si no se encuentra en uso, en caso contrario se muestra un mensaje indicando dónde se utiliza.





Tablero



Abrir

  Abre el panel de propiedades del tablero seleccionado para su modificación.



Eliminar

  Elimina el tablero seleccionado.





Indicador



Abrir

  Abre el panel de propiedades del indicador seleccionado para su modificación.



Eliminar

  Elimina el indicador seleccionado previa confirmación.





Lista de Valores



Abrir

Abre el panel de propiedades de la lista de valores seleccionado para su modificación.



Eliminar

  Elimina la lista de valores seleccionada previa confirmación.

Barra de Búsqueda y Filtros



La  barra de búsqueda permite realizar una visualización reducida de la grilla de objetos en base a la definición de filtros.



Al ingresar un texto en la barra y presionar el ícono icon-9879853478ggs87br-435i  o la tecla “Enter”, se visualizan en la grilla todos los objetos que contienen el texto ingresado en la columna Nombre.

Filtros



El ícono n-CatalogoEntidadesBuscarFiltros permite desplegar un panel con filtros, los mismos se pueden combinar para definir el criterio de selección de las líneas de la grilla.



Los filtros se pueden combinar ingresando marcas por tipo de objeto y valores para las columnas de la grilla. Una vez realizada la selección de filtros se presiona el botón “Buscar” para reducir la grilla visualizada.

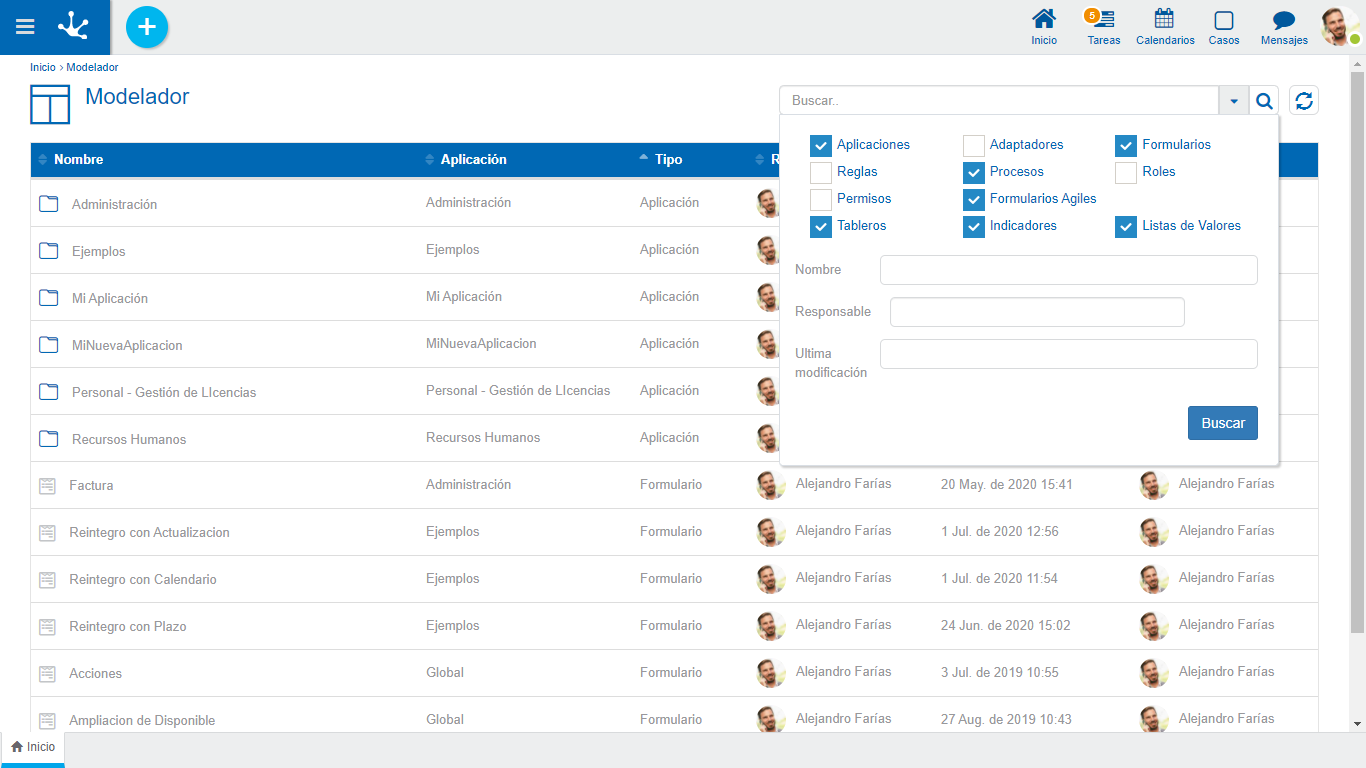

V0024 - H&M_ManUsu_IndicadoresyTablerosII_img2





Filtros por tipos de objeto



Aplicaciones

Adaptadores

Formularios

Formularios Agiles

Reglas

Procesos

Roles

Permisos

Tablero

Indicador

Lista de Valores



Filtros por valores de Columnas



Nombre

Responsable

Ultima Modificación



Ejemplo

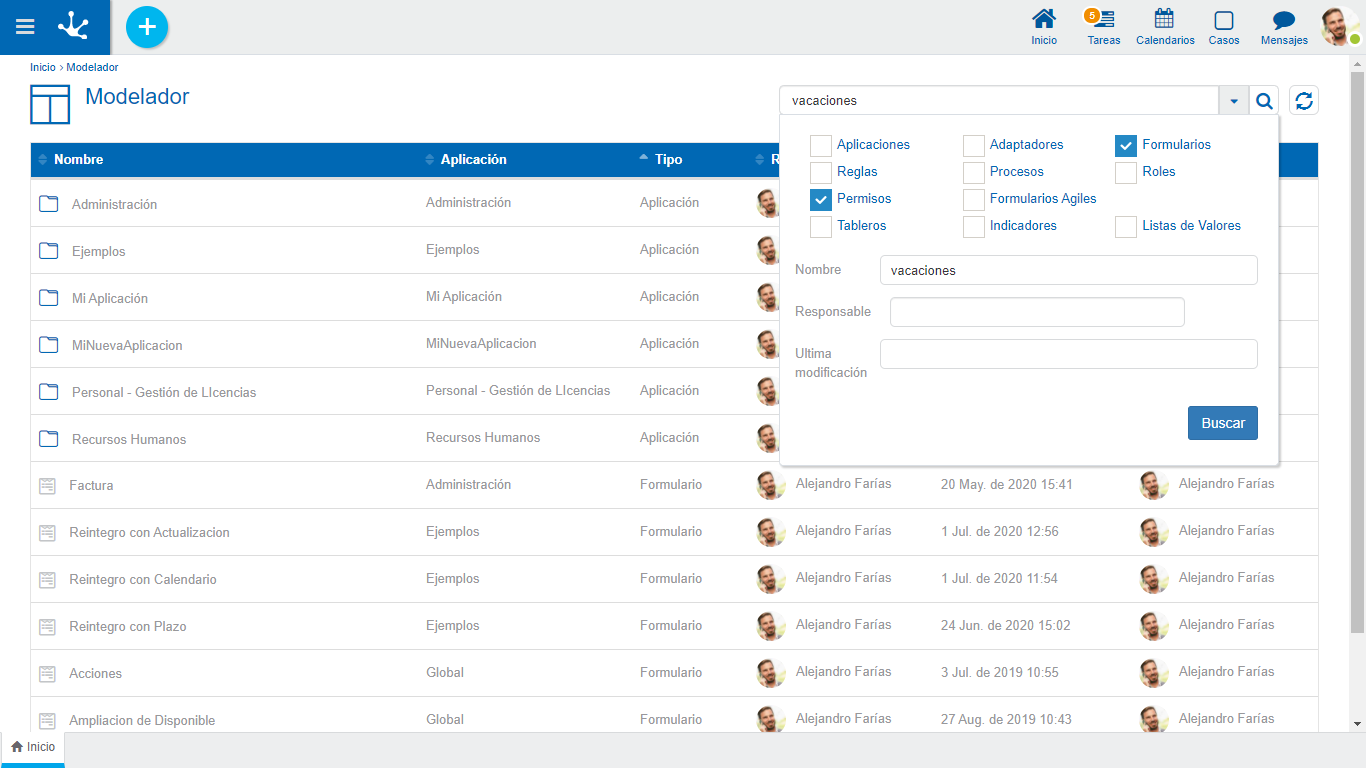

Seleccionar formularios y procesos que contengan en la columna Nombre la palabra “vacaciones”.





V0024 - H&M_ManUsu_IndicadoresyTablerosII_img3

Actualizar Grilla



El ícono icon-mod-proc-dffsd3f4536dfhjfdj permite actualizar la grilla de objetos para reflejar cambios recientes.

Ordenamiento



El ícono n-iconoCOLUMNA_2 se visualiza en cada columna de la grilla y permite ordenar las líneas de los formularios en base a dicha columna, de manera ascendente o descendente. El ordenamiento puede realizarse por una única columna.

Paginado



Si la cantidad de líneas supera la cantidad máxima a mostrar en una página, se pueden utilizar los botones que se encuentran en la parte inferior derecha de la grilla para moverse hacia la página anterior y siguiente, o seleccionar una página específica.

Inicio



La pestaña con el ícono PestanaInicio corresponde a la grilla del modelador. Al abrir otros objetos en diferentes pestañas, la de inicio siempre permite volver a la grilla del modelador.
