Lane
Los lanes permiten organizar las actividades de un proceso. Cada lane representa a un participante.
“El lane es una partición que es utilizada para organizar y categorizar actividades dentro de un proceso. Se utiliza generalmente para representar roles internos (por ejemplo gerenciadores) , sistemas (por ejemplo aplicación empresarial) o departamentos internos (por ejemplo finanzas).” [Workflow Management Coalition]
Para aportar un mayor contexto organizacional al proceso, la interfaz gráfica permite la visualización de la foto de perfil del participante responsable directamente sobre el lane.
Los límites de los lanes solo se visualizan cuando el cursor se posiciona sobre ellos.
Tipos de Participantes
Usuario
Las actividades incluidas en el lane son ejecutadas por un usuario específico o por sus usuarios delegados, si hubiere.
Unidad Organizacional
Las actividades incluidas en el lane son ejecutadas por todo usuario que pertenece a la unidad organizacional informada.
Rol
Las actividades incluidas en el lane son ejecutadas por los actores definidos dentro del rol.
Agente
Las actividades incluidas en el lane son ejecutadas por un participante que se identifica dinámicamente cuando se ejecuta la actividad.
Puede asignarse como responsable de lane un agente predefinido.
Lanes sin Participante
Si al momento de modelar un proceso no se conocen los responsables de cada actividad, el lane puede quedar sin participante asignado mientras el estado del proceso sea “Borrador” o “Modificado”.

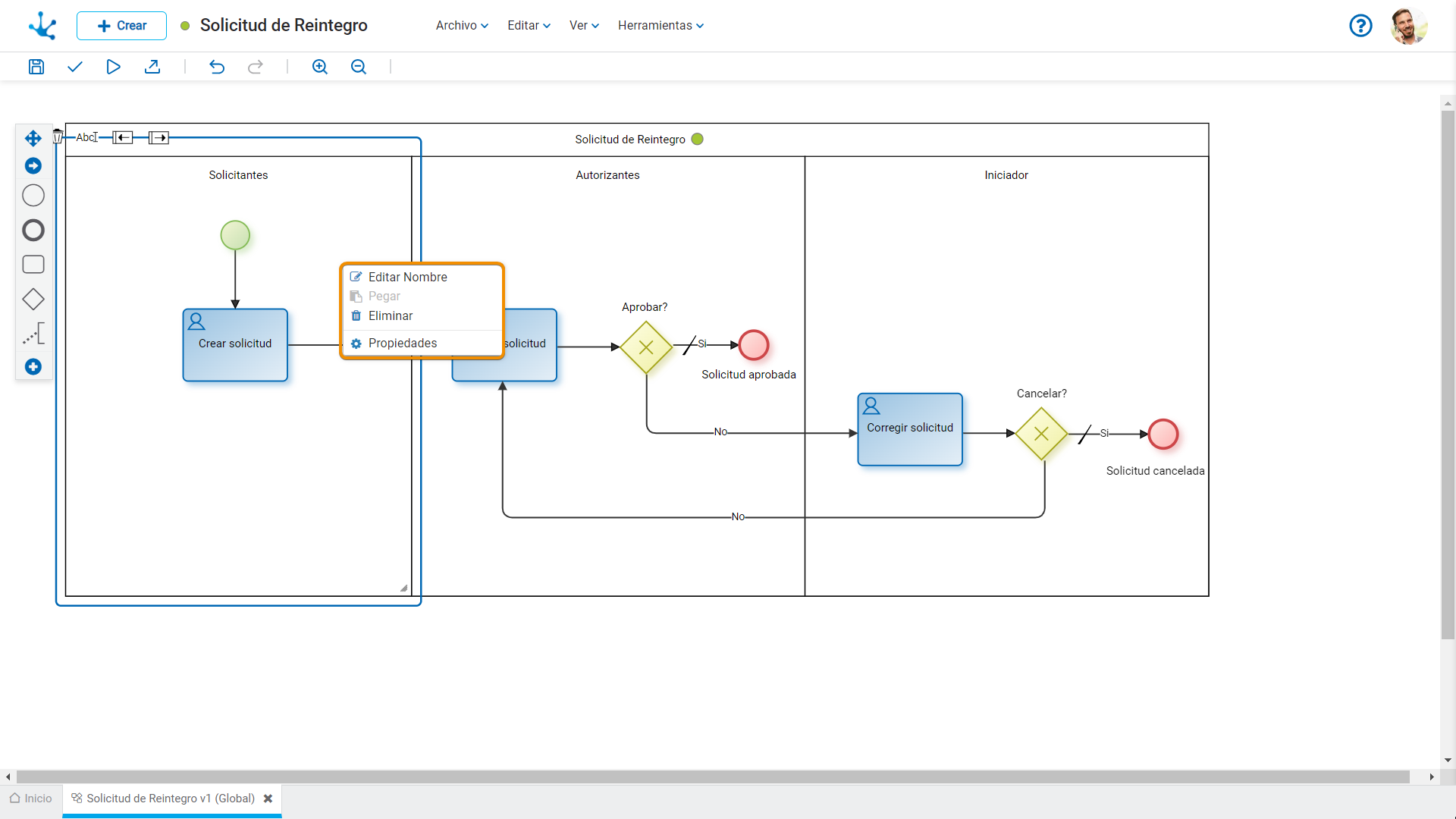

Menú de Torta
|

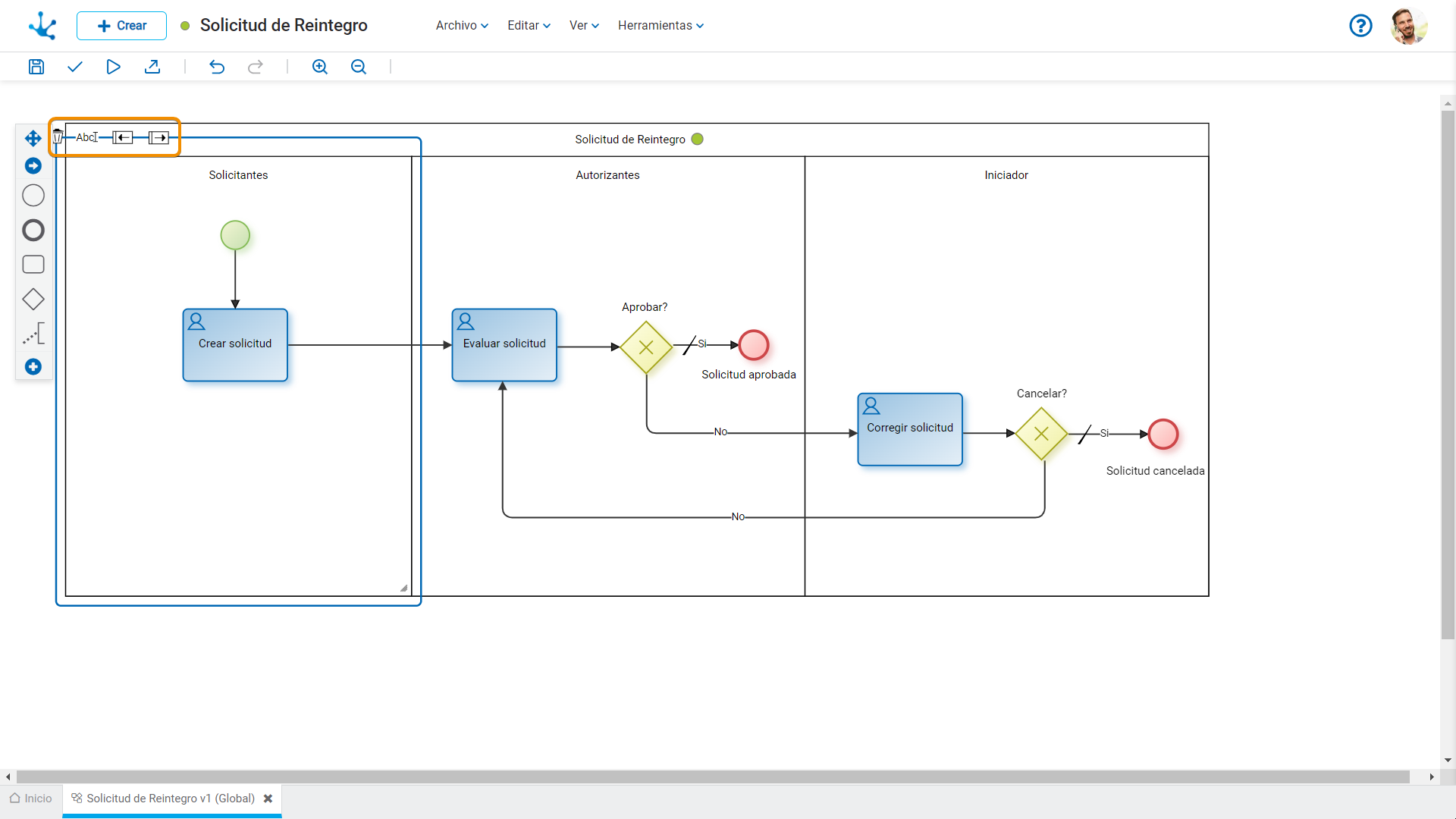

Agrega un lane a la izquierda. |
|
Elimina el lane. |
|
Abre un área para la edición del nombre. |
|
Abre el panel de propiedades. |
|
Agrega un lane a la derecha. |
- Editar nombre: Permite editar el nombre. Misma funcionalidad que el ícono
.
- Pegar: Permite pegar en el lane un elemento gráfico previamente copiado.
- Eliminar: Permite eliminar el lane. Misma funcionalidad que el ícono
.
- Propiedades: Abre el panel de propiedades para su consulta y/o modificación.
Extensión del lane
Cuando se requiere más espacio para incorporar elementos al lane, ya sea en forma horizontal o vertical, se debe hacer clic en el ícono
y arrastrar el cursor hasta lograr el tamaño de lane requerido.
