Un evento es un hecho o suceso que ocurre durante la ejecución de un proceso de negocio. En general, requieren cierta acción y permiten una reacción.

Representa situaciones como inicio de actividades, fin de actividades, cambio de estado de documentos, arribos de mensajes, entre otras.



“Un evento es algo que acontece durante el curso de un proceso. Generalmente tienen una causa y un impacto.” [Workflow Management Coalition]



Eventos de inicio

Indican la manera en que se inicia un proceso. No poseen flujo de entrada.

MB0008~1_img1

Estándar
No tiene evento disparador, por lo tanto indica que el proceso no se inicia automáticamente.

MB0008~1_img2

Comando
Indica que el proceso se inicia a partir de la ejecución de un comando desde una ventana de chat de la mensajería instantánea de Deyel.

Estos eventos se utilizan para modelar procesos que son ejecutados desde una ventana de chat, mediante el uso de mensajes accionables en caso que se requiera ingreso de información o toma de decisiones.

MB0008~1_img3

Mail
Indica que el proceso se inicia ante la llegada de un mail a determinada cuenta de correo, que puede provenir desde otro participante, otro proceso u otra aplicación. Son detectados por tareas programadas Generadoras de Eventos de tipo MAIL.

MB0008~1_img4

Timer
Indica que el proceso se inicia cuando transcurre un ciclo de tiempo determinado o en una fecha específica.

MB0008~1_img5

Archivo

Indica que el proceso se inicia cuando un nuevo archivo es detectado en una carpeta determinada.

MB0008~1_img6

Regla
Indica que el proceso se inicia a partir de la ejecución de una determinada regla de negocio.

MB0008~1_img7

Señal

Indica que el proceso se inicia cada vez que captura la señal indicada. El proceso actual puede no ser el único receptor de la señal emitida.



Eventos de fin

Indican la finalización del proceso. No poseen flujo de salida.

MB0008~1_img8

Estándar
Indica la finalización del proceso sin agregar ningún comportamiento.

MB0008~1_img9

Señal
Indica el final de un proceso y envía una señal a otros procesos que están aguardando para capturarla.

MB0008~1_img10

Terminal
Indica que todas las actividades del proceso son finalizadas de inmediato cuando el proceso llega a su fin. Cuando alguno de los caminos alcanza este evento, se finaliza el proceso completo.



Eventos intermedios

Indican posibles ocurrencias de eventos que tienen lugar entre el comienzo y el fin de un proceso.

MB0008~1_img11

MB0008~1_img12

Lanzar Enlace y Capturar Enlace

Estos eventos permiten facilitar el uso de los diagramas. Representan la conexión de dos secciones de un mismo proceso ubicadas en forma distante en el diagrama del proceso.

MB0008~1_img13

Lanzar Señal
Se utiliza para enviar una señal que es recibida por eventos de captura de señal, sean iniciales, intermedios o finales indistintamente, del proceso actual o de otro proceso.

MB0008~1_img14

Capturar Señal
Indica que el proceso queda a la espera de la recepción de una señal emitida por el mismo proceso u otro, para poder avanzar.

MB0008~1_img15

Timer

Actúa como un mecanismo de espera hasta una fecha determinada o durante un ciclo especificado.



Eventos de borde

Son eventos intermedios que se asocian directamente a una actividad.

Estos eventos pueden activarse únicamente cuando está en ejecución la actividad a la cual están asociados.

Los flujos de salida de los eventos de borde son llamados flujos de excepción, pues sólo se ejecutan si el evento de borde se activa.

Se utilizan particularmente para el tratamiento de excepciones y esperas con plazos determinados.

Con interrupción
Al activarse el evento de borde se interrumpe la ejecución de la actividad actual y el proceso continúa por el flujo de salida del evento de borde activado.
Se representan con línea continua.

Sin interrupción
Al activarse el evento de borde el proceso inicia un camino para el tratamiento de la excepción, en forma paralela al proceso normal.
Se representan con línea discontinua.





EVENTO~1_img2

Señal

Este evento está a la espera de la recepción de una señal que puede ser emitida por este u otro proceso.

EVENTO~1_img5

Timer

Este evento se activa en un momento especificado o a ciertos intervalos de tiempo.

66S4_img5

Regla

Los eventos de este tipo representan la ejecución de una regla de negocio. Son detectados por tareas programadas de tipo “Generadoras de Eventos de tipo Componente”.

66S4_img7

Mail

Los eventos de este tipo representan la llegada de un mail a determinada cuenta de correo. Son detectados por tareas programadas Generadoras de Eventos de tipo MAIL.

66S4_img9

Archivo

Los eventos de este tipo representan la aparición de un nuevo archivo en determinada carpeta. Estos sucesos son detectados por tareas programadas de tipo “Generadoras de Eventos de tipo ARCHIVO”.





Menú de Torta



Las opciones que se presentan en el menú de torta varían según se trate de un evento de inicio, intermedio o de fin.



MB0008~1_img26   MB0008~1_img27 MB0008~1_img28





MBA9B3~1_img2

Abre un área para la edición del nombre.

MB0002~1_img3

Elimina el evento.

MB0004~1_img1

Agrega una actividad.

MB0004~1_img13

Agrega una compuerta.

MB0004~1_img14

Agrega un evento de fin.

MB0004~1_img15

Agrega un flujo.

MB0004~1_img16

Agrega un evento intermedio.

MB0004~1_img18

Agrega un comentario.

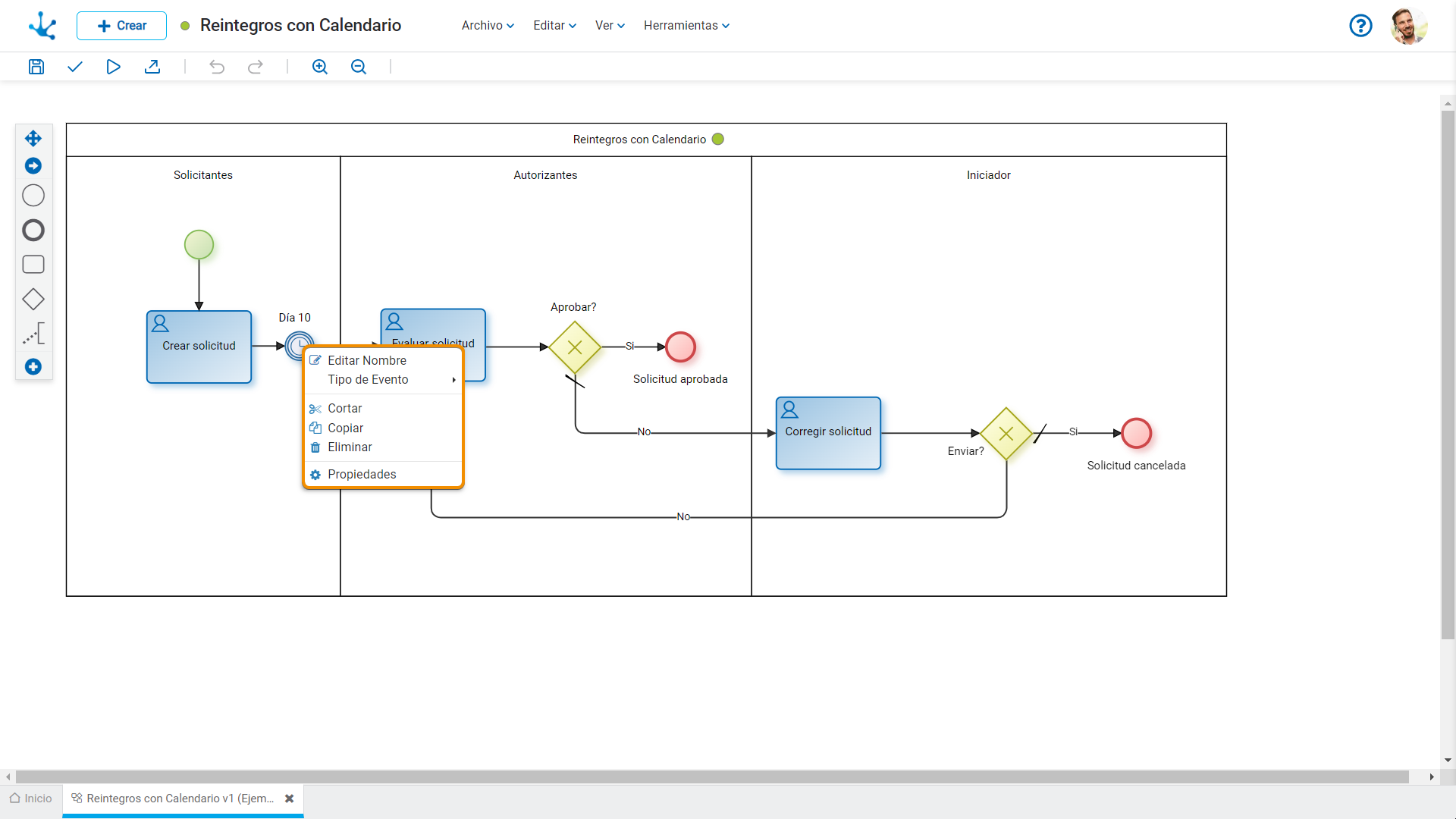

Menú Contextual



MB0008~1_img37



- Editar nombre: Permite editar el nombre del evento. Misma funcionalidad que el ícono MB0008~1_img38.
- Tipo de evento: Permite definir el tipo de evento. Sus opciones varían según se trate de un evento de inicio, intermedio o de fin.
- Cortar: Elimina el evento seleccionado. Puede ser pegado en otra ubicación del proceso.
- Copiar: Copia el evento seleccionado. Puede ser pegado en otra ubicación del proceso.
- Eliminar: Elimina el evento seleccionado.

- Propiedades: Abre el panel de propiedades para su consulta y/o modificación.
